4.31 Activité quatrième (8 séances)

Activité N°1 : Extraire la bibliothèque de pièces

Vous devez modéliser votre solution mécanique pour répondre aux besoins du client à l'aide du logiciel Freecad.

Suivez les 12 étapes différentes ci-dessous pour modéliser votre premier projet.

Vous trouverez dans le sous menu "Pièces robotiques" une description de chaque pièce pour réaliser votre modélisation.

Vous avez également l'ensemble des pièces utilisés au format ZIP à télécharger et à décompresser dans votre répertoire de travail (ICI)

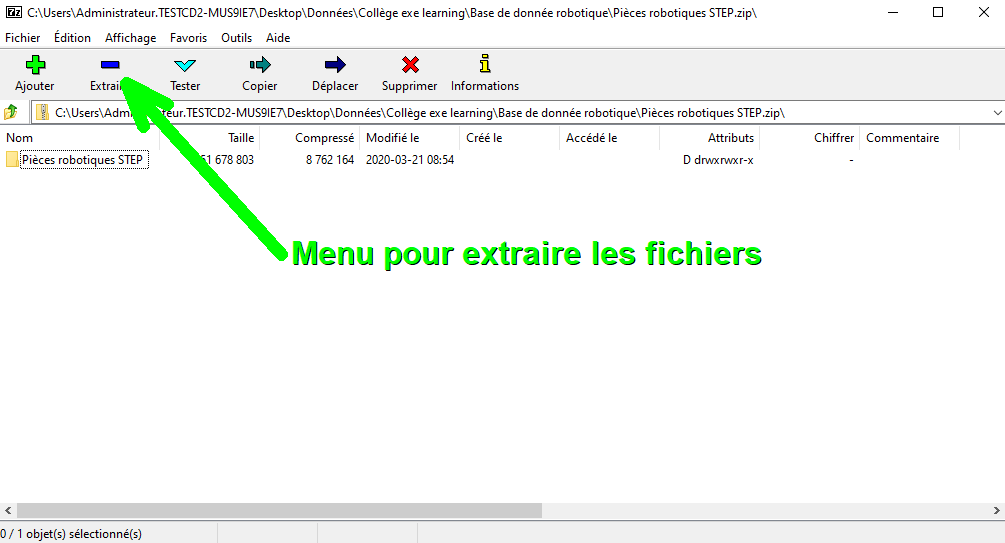

Pour extraire vos fichiers vous devez utiliser le bouton "Extraire"

Premiers pas avec le logiciel

Lancez le logiciel Freecad le logo est le suivant

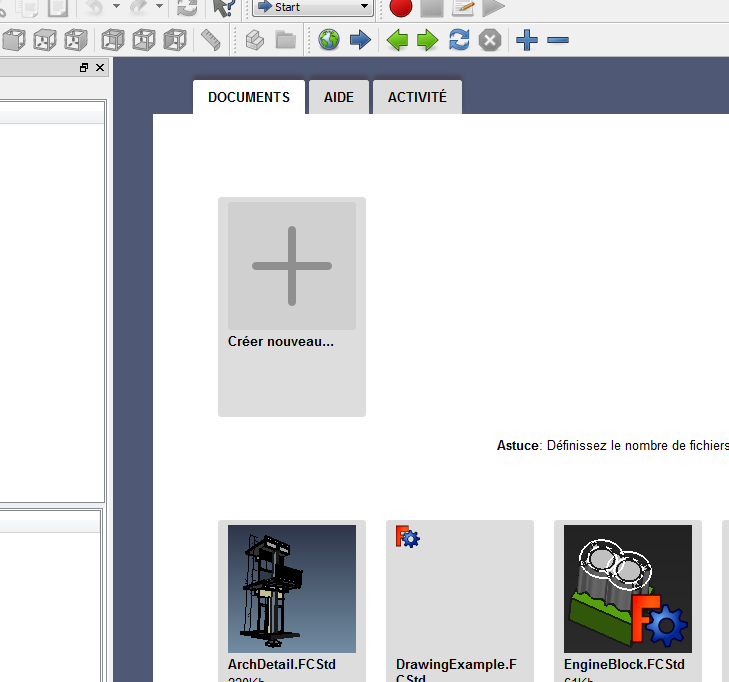

Cliquez sur créer nouveau
Cliquez sur le menu "Fichier" en haut à gauche puis sur importer

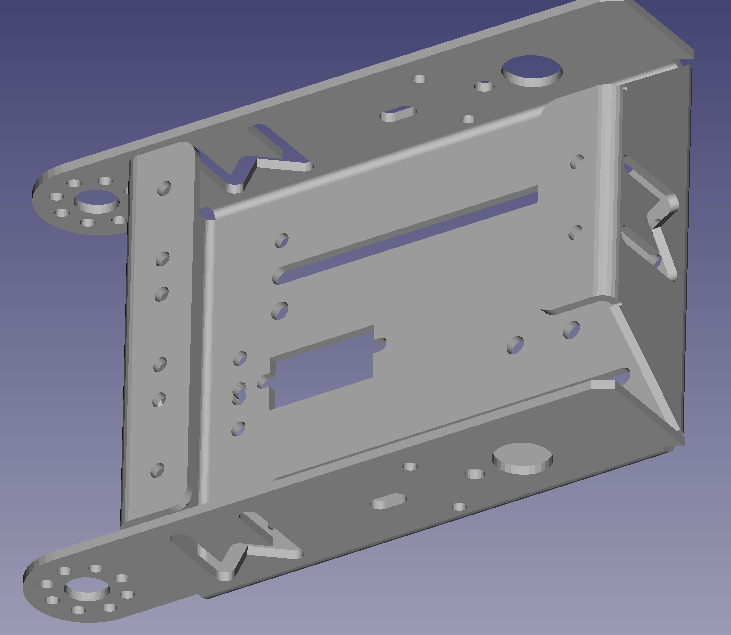

Sélectionner le fichier "Base Robotique" de votre répertoire vous devez obtenir l'image suivante
Faire un clic droit sur la base robotique et sélectionner "Blender"
Vous pouvez bouger votre base robotique virtuelle avec la souris en maintenant le clic gauche appuyé. Le clic droit vous permet de déplacer votre pièce dans la fenêtre.

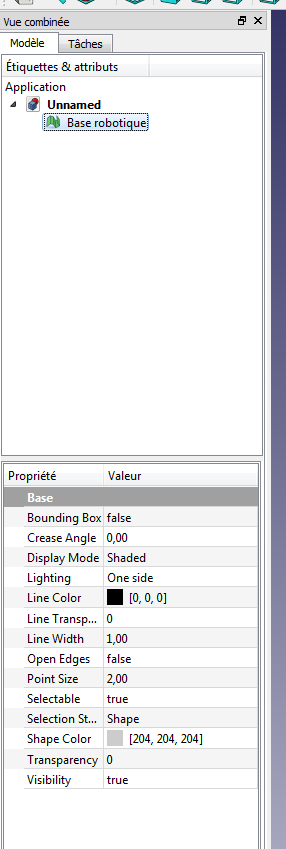

Nous allons maintenant changer la couleur de la base robotique. A gauche en haut de l'écran cliquez sur "Base robotique". A gauche en bas de l'écran cliquez sur l'onglet "vue" puis sur "Shape Color". Changez la couleur de la base.

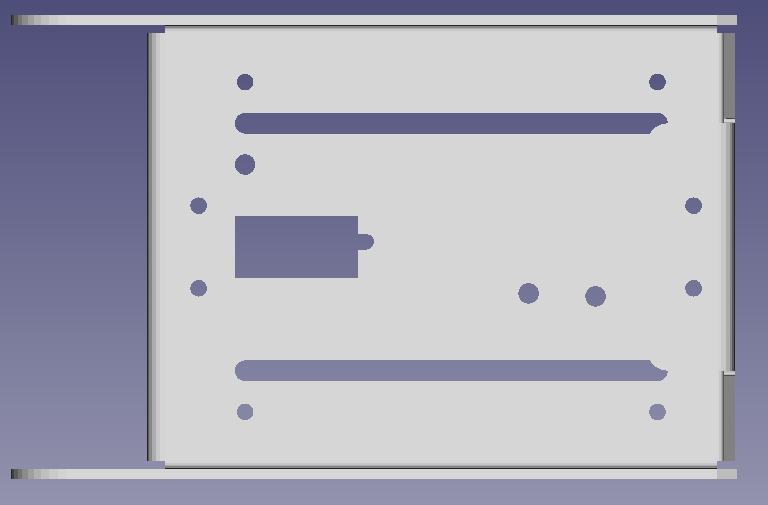

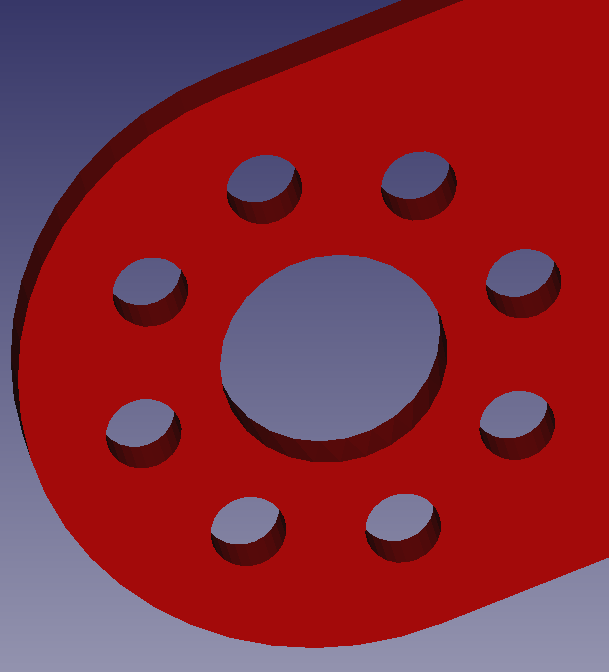

Nous allons maintenant utiliser la molette de la souris pour faire un zoom sur la base robotique. La souris doit être pointée vers la zone à zoomer

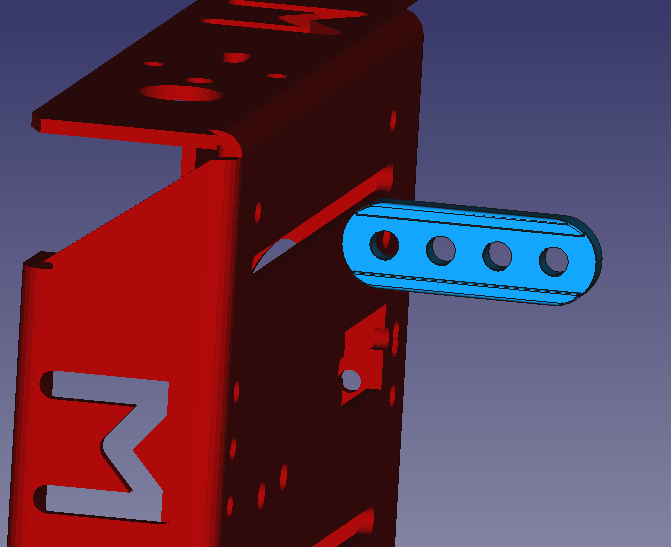

Nous allons à présent importer une pièce mécanique pour commencer notre conception. Toujours dans le menu fichier puis importer. Dans cet exemple, la pièce choisie est la Beam 0412-036.
Maintenant, nous allons déplacer la pièce pour la positionner suivant nos besoins. Dans le menu en haut à gauche double clic sur "Beam 0412-036"

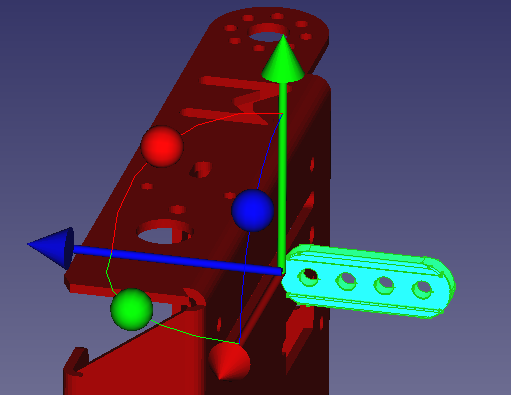

Sur la vue nous avons des flèches (rouge, bleu, vert) et des cercles de la même couleur.
Vous pouvez translater votre pièce sur les 3 axes avec les flèches (Clic gauche) et la rotation de la pièce est réalisée avec les cercles. L' "incrément de rotation" doit être sur 1° et non pas sur 15,00°
Ne pas oublier de valider en haut à gauche lorsque votre pièce est positionnée.
N'oublions pas d'enregistrer le projet dans le menu "Fichier" puis "Enregistrer"

A vous maintenant de construire votre solution technique pour répondre au besoin de votre client.

Activité N°2

Votre solution numérique est terminée et vous allez maintenant préparer vos pièces pour l'impression en 3D.

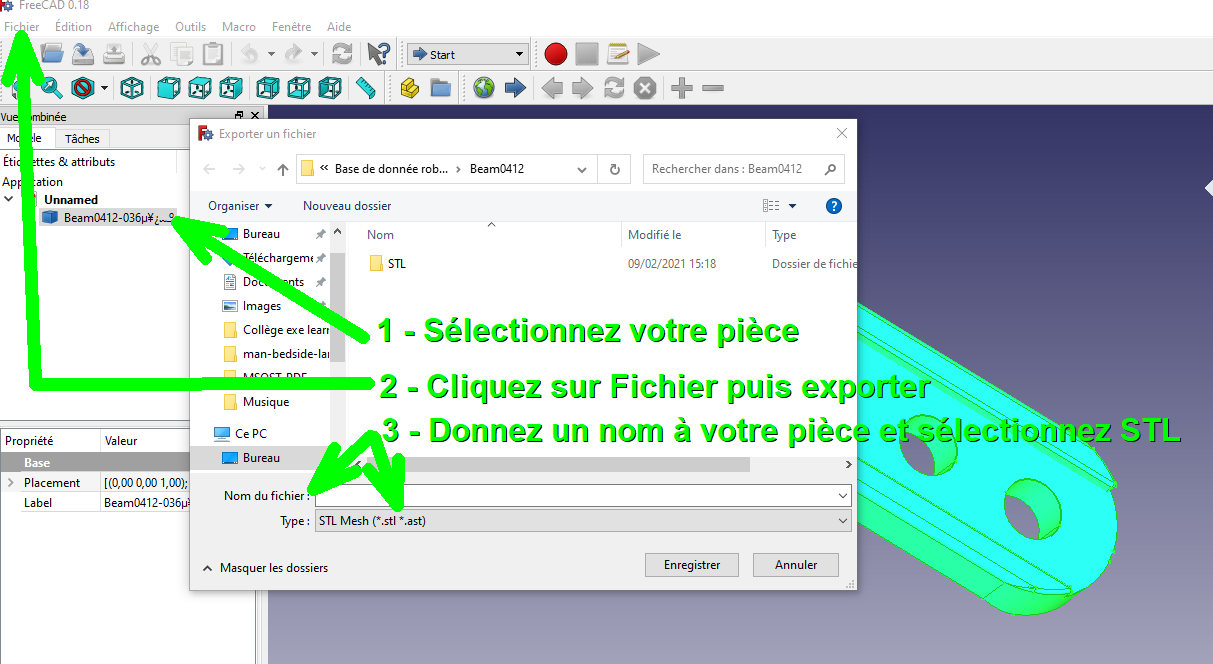

Il n'est pas possible d'imprimer directement les pièces avec l'extension "STEP" utilisées dans Freecad. Vous devez donc convertir vos pièces avec l'extension "STL".

Activité N°3

Vous devez utiliser le logiciel PrusaSlicer pour préparer votre plateau d'impression. Le logo du logiciel :

Pour importer vos pièces : "Fichier" puis "Importer" puis "Importer STL".

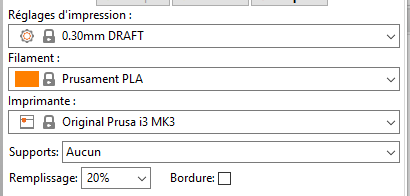

Réglage de l'imprimante pour l'impression:

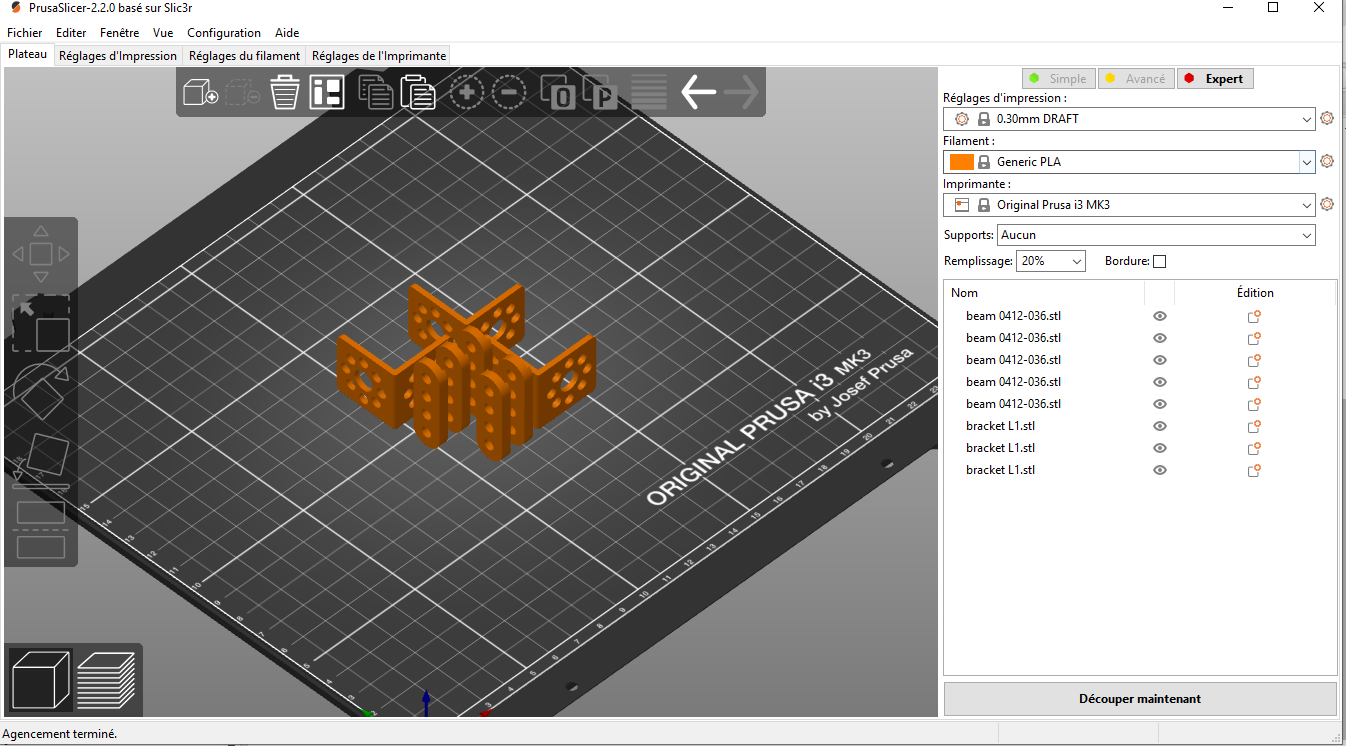

Manipulation des objets sur le plateau d'impression :

Attention pour faire pivoter vos pièces vous devez saisir les degrés de rotation sur X Y ou Z

Pour sauvegarder votre plateau allez dans "Fichier" puis "Sauvegardez le projet sous"

Activité N°4

Vous devez maintenant réserver le parc machine pour votre impression.

Dans le Padlet ci-dessous, vous devez insérer votre demande dans "Demande de réservation" sans oublier de joindre le fichier de votre plateau d'impression
