Introduction
Dans tous les systèmes mécaniques on utilise différentes liaisons pour permettre le mouvement d'une pièce par rapport à une autre. Trouvez ci-dessous les principales liaisons mécaniques animées.
Gestion de projet en technologie
Les liaisons mécaniques

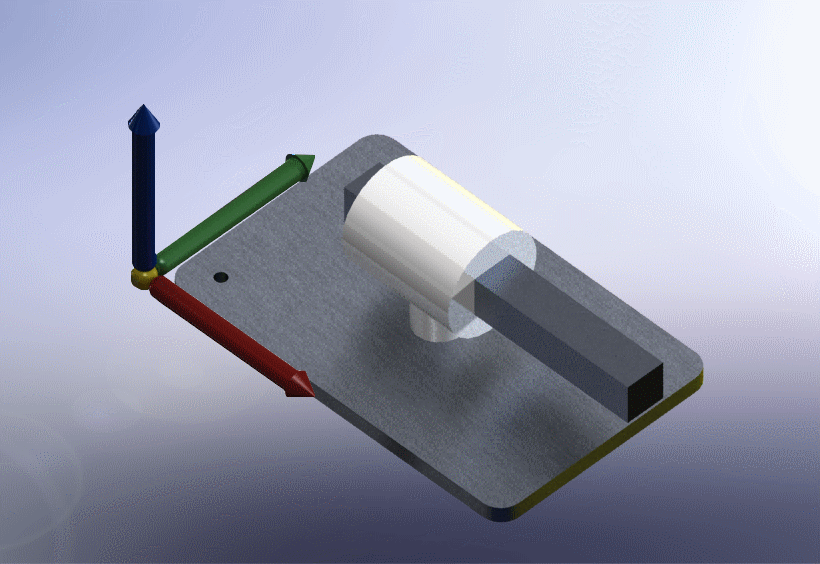

Glissière (1 translation)

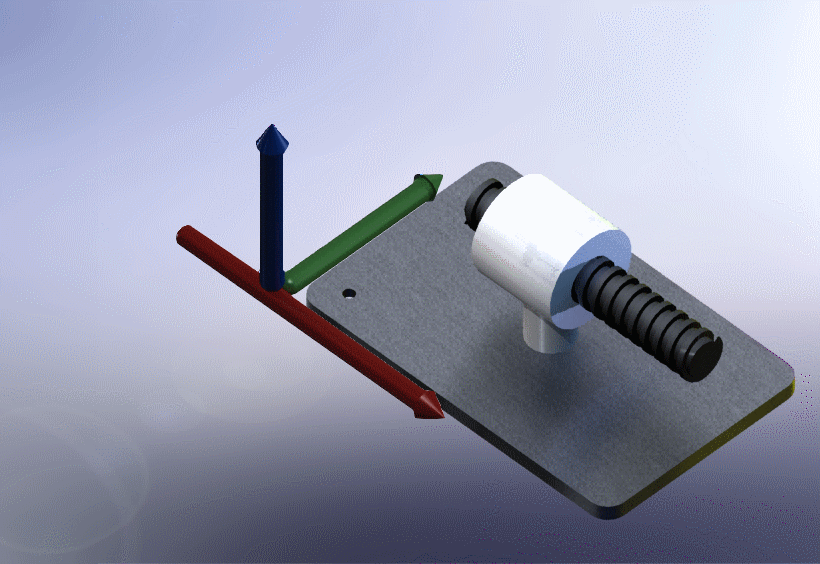

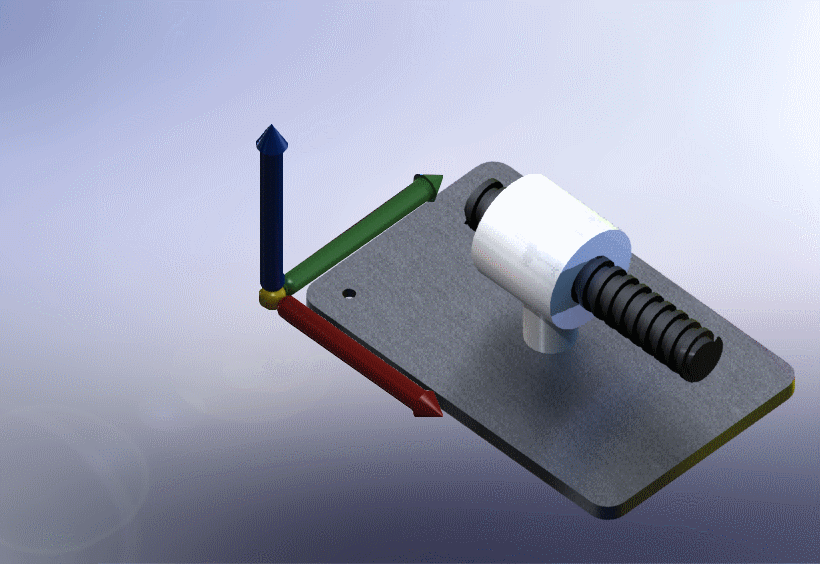

Hélicoïdale (1 rotation et 1 translation)
En rotation :
En translation :

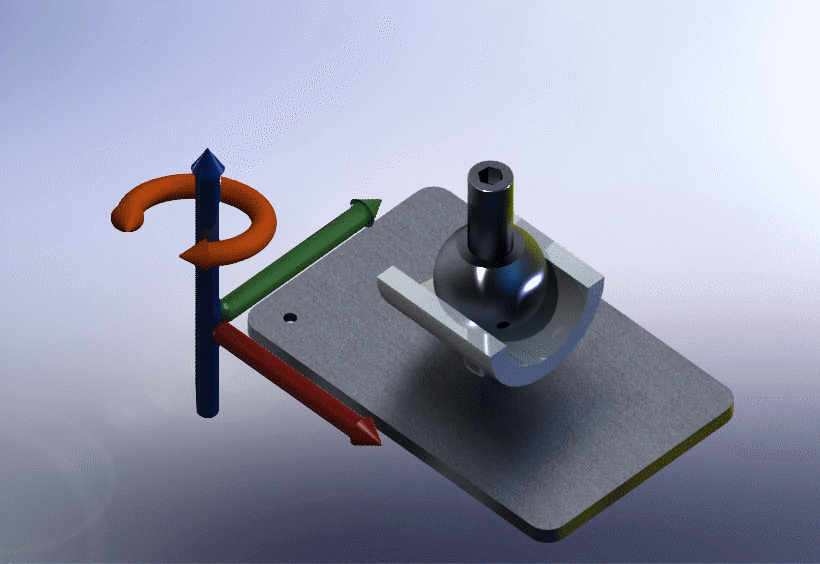

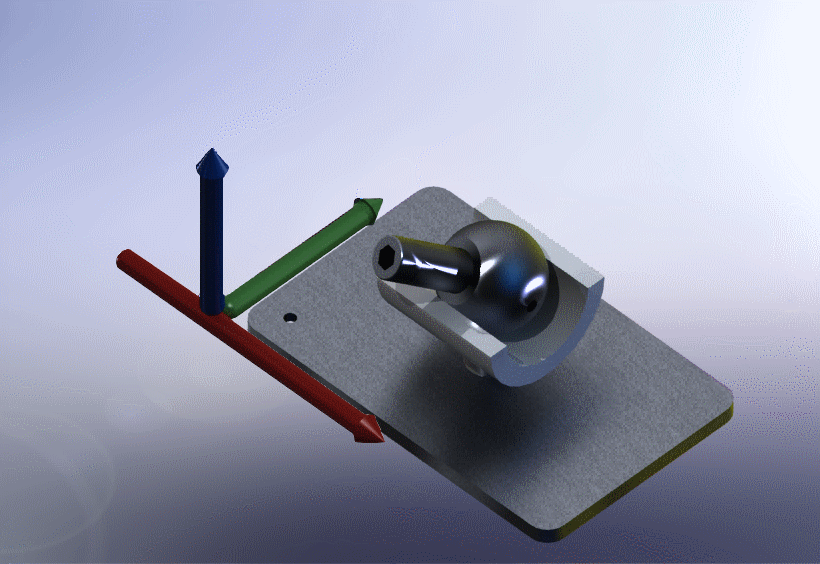

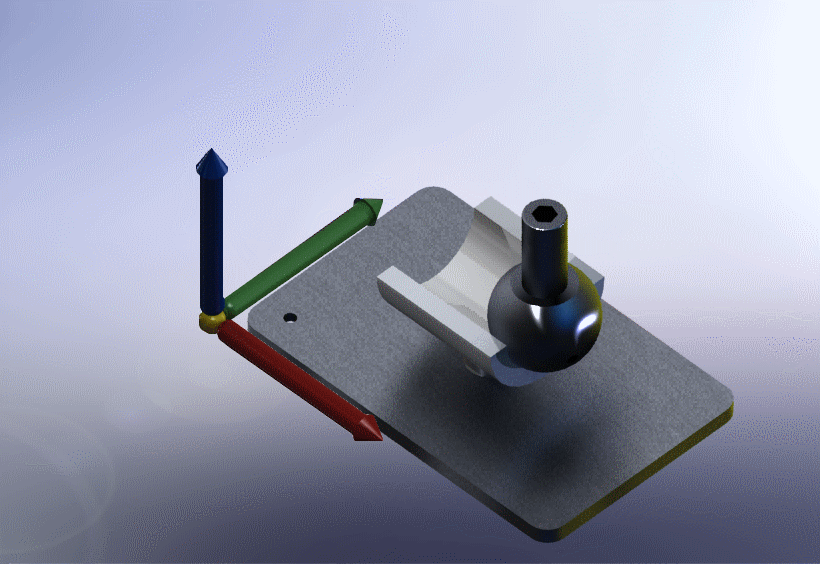

Linéaire annulaire (3 rotations et 1 translation)
Rotation 1 :
Rotation 2 :

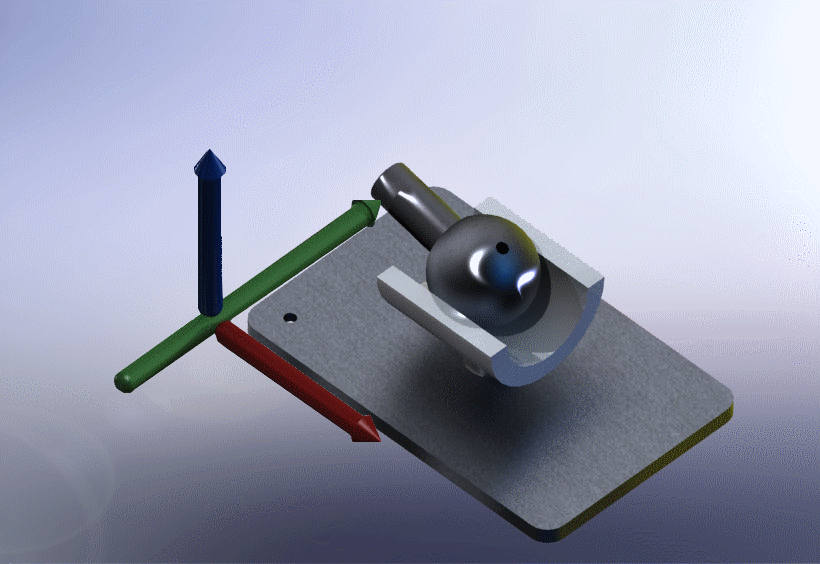

Rotation 3 :
Translation :

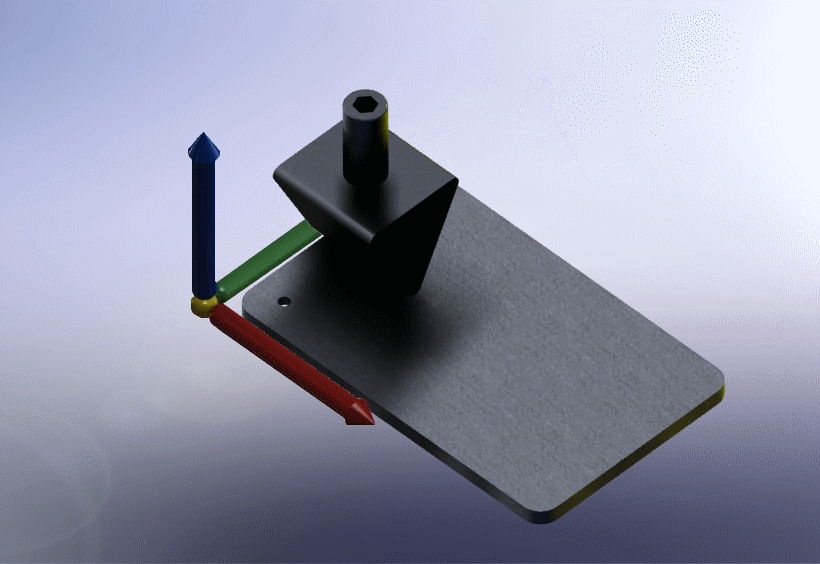

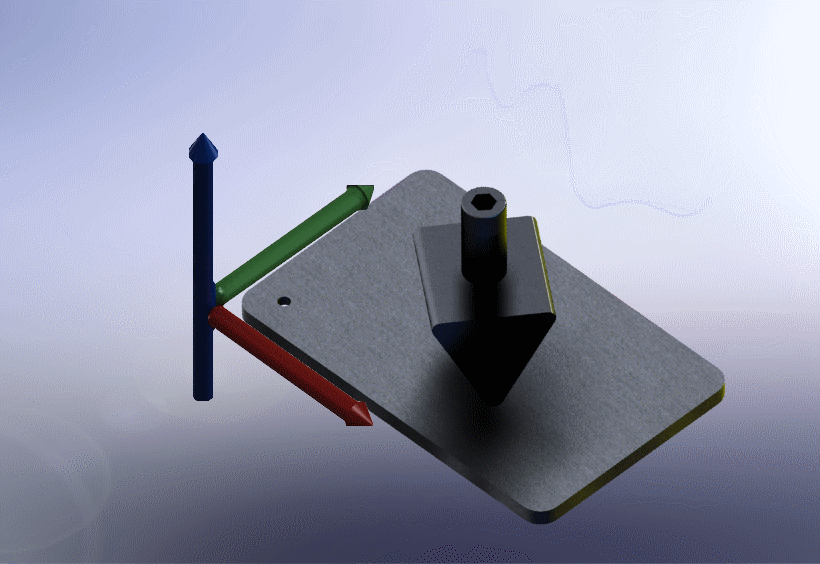

Linéaire rectiligne (2 rotations et 2 translations)

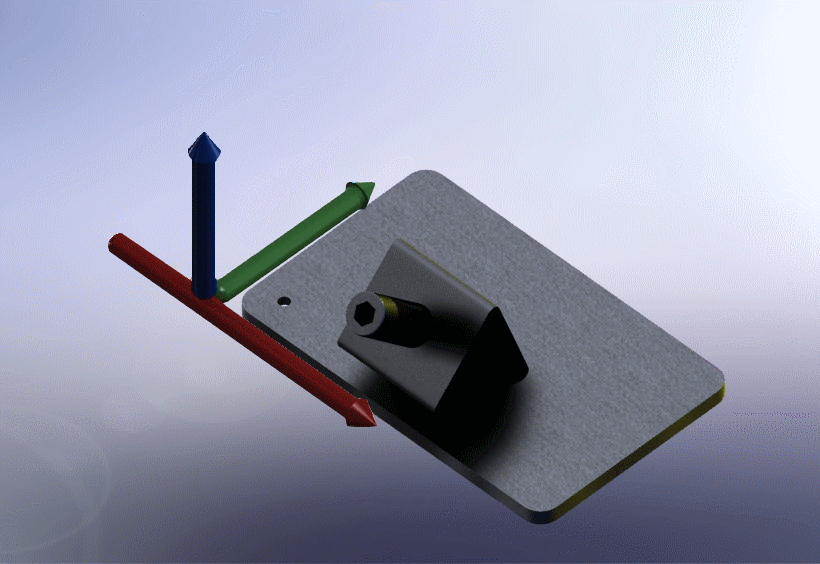

Rotation 1 :
Rotation 2 :
Translation 1 :

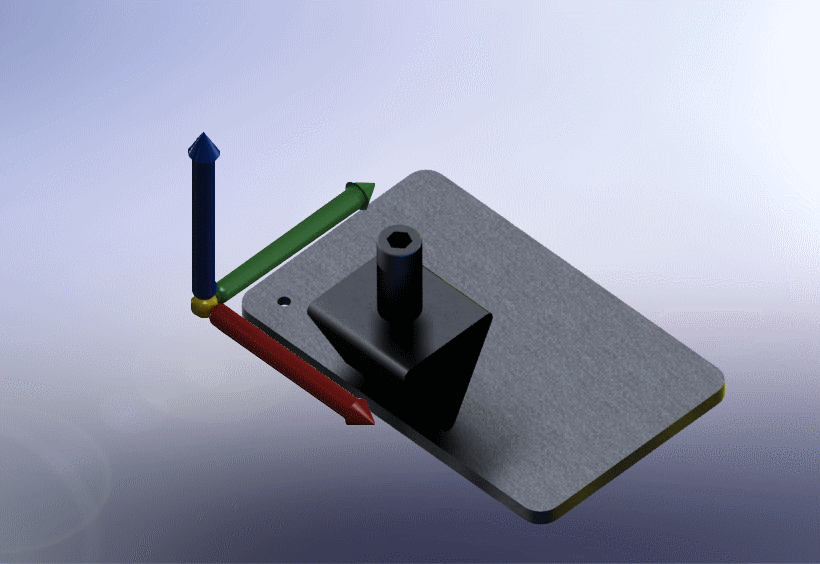

Translation 2 :

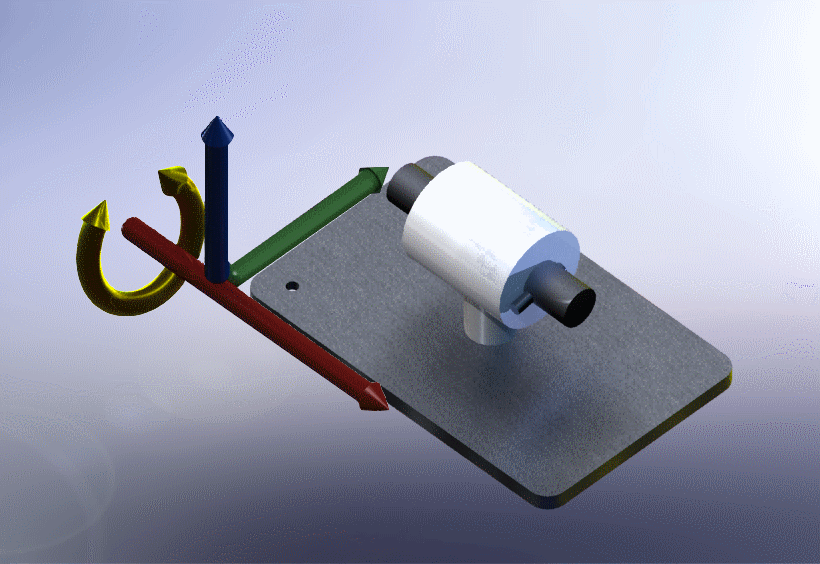

Pivot (1 rotation)
Rotation :

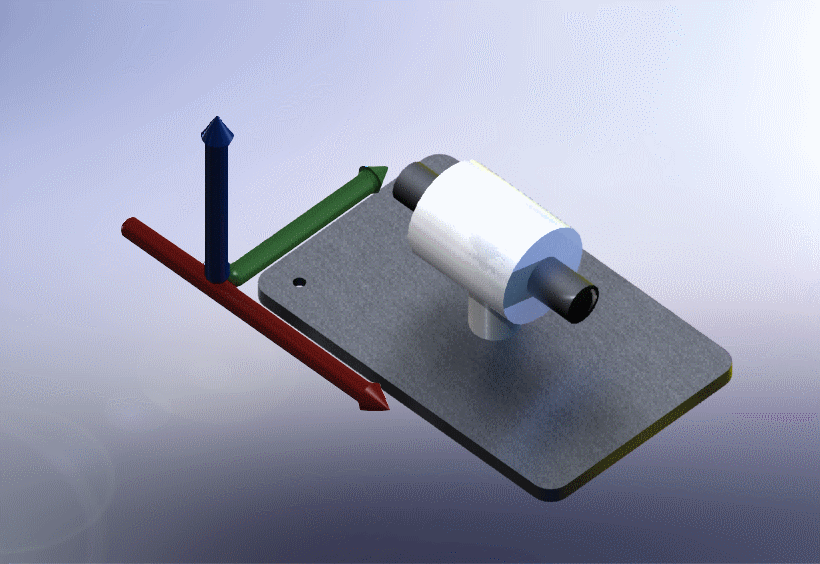

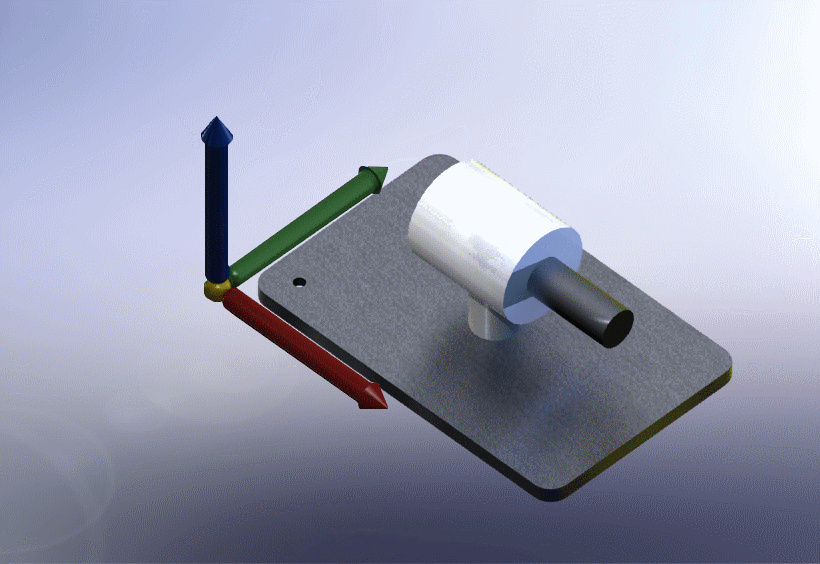

Pivot glissant (1 rotation 1 translation)
Rotation :
Translation :

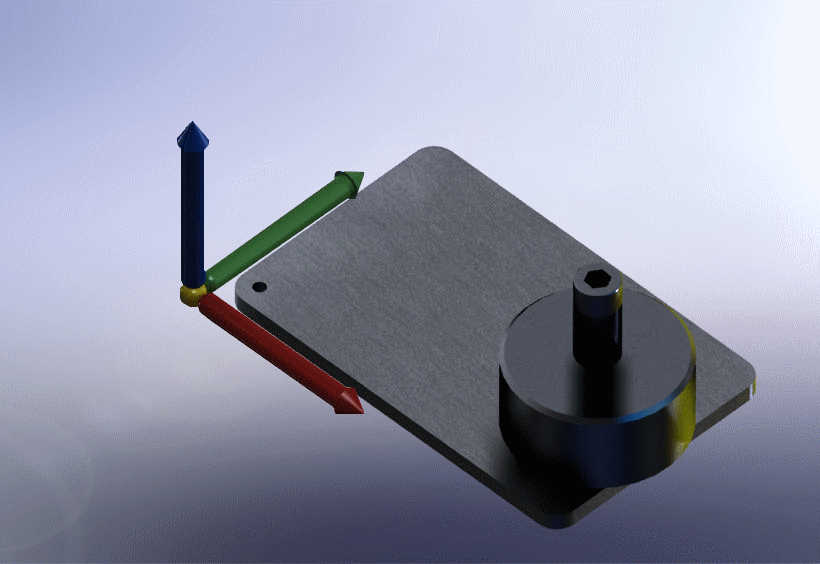

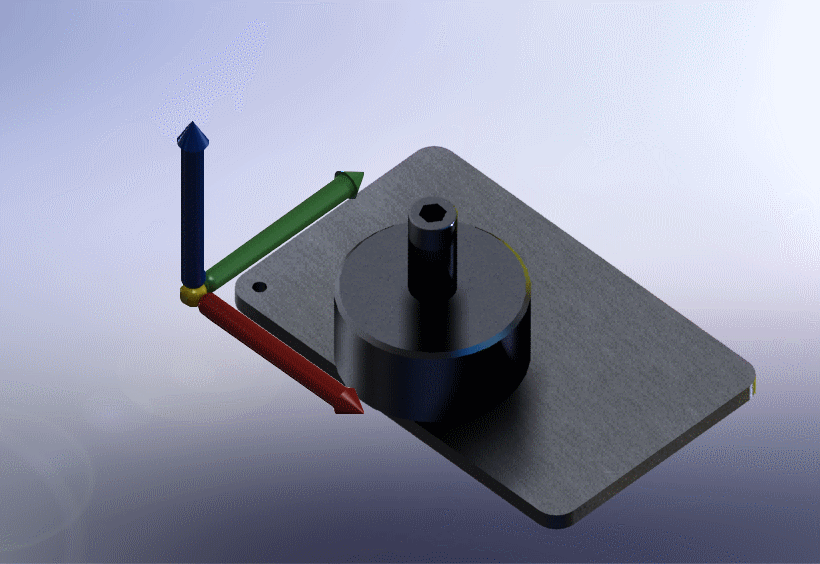

Plan (1 rotation et 2 translations)

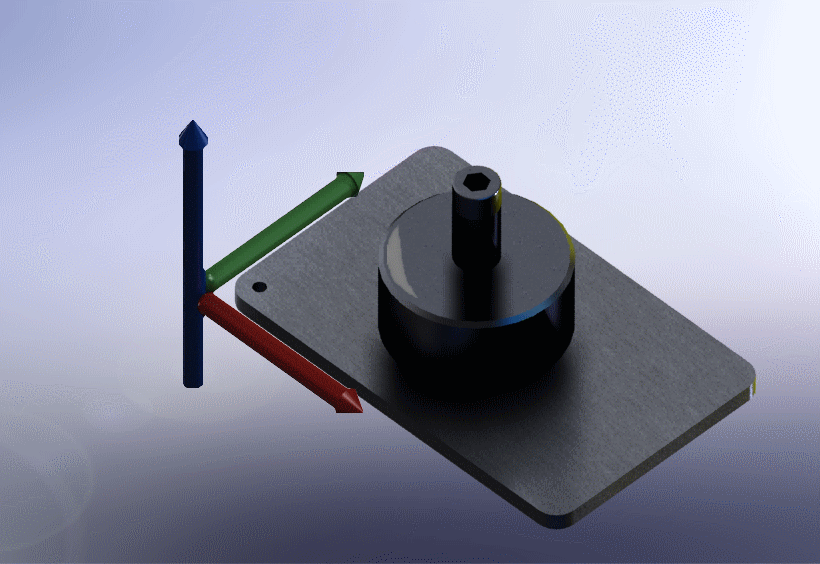

Rotation :
Translation 1 :
Translation 2 :

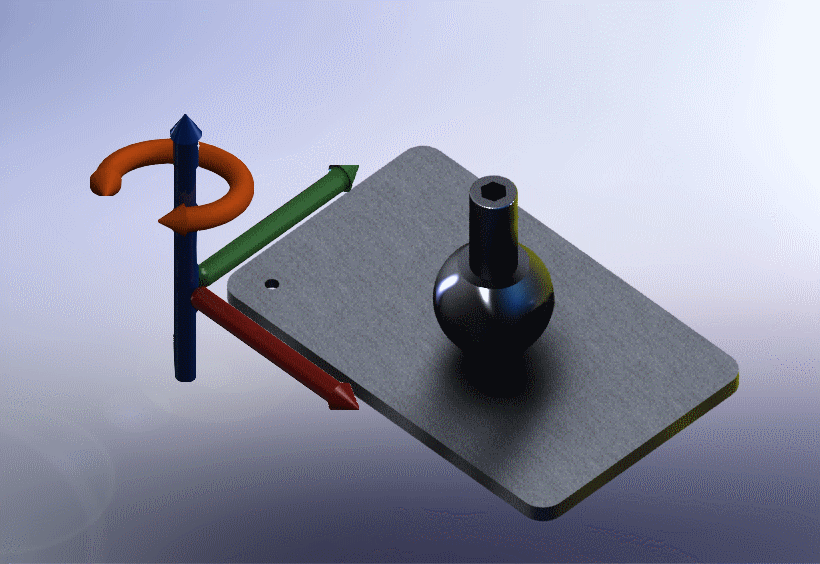

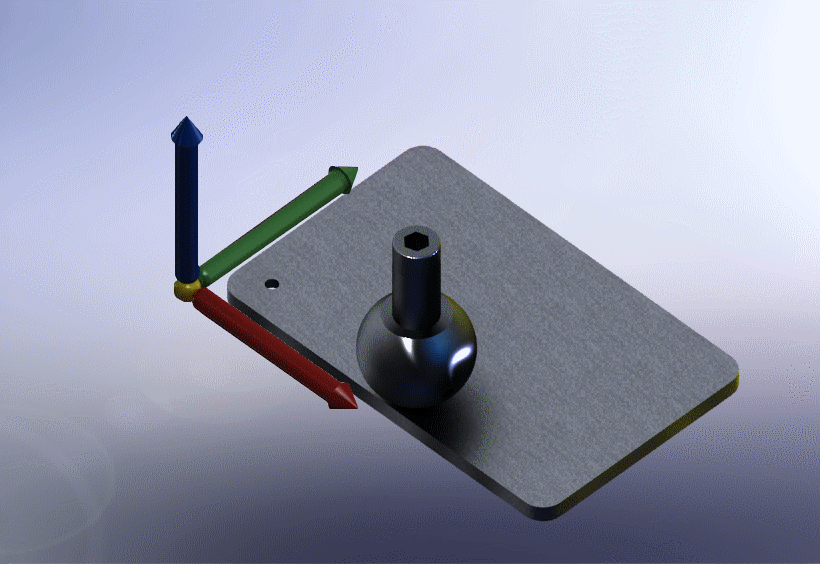

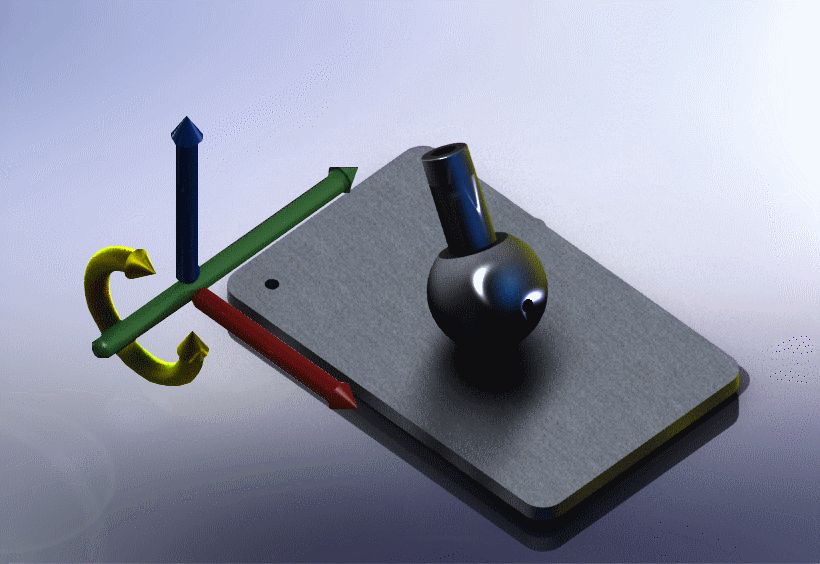

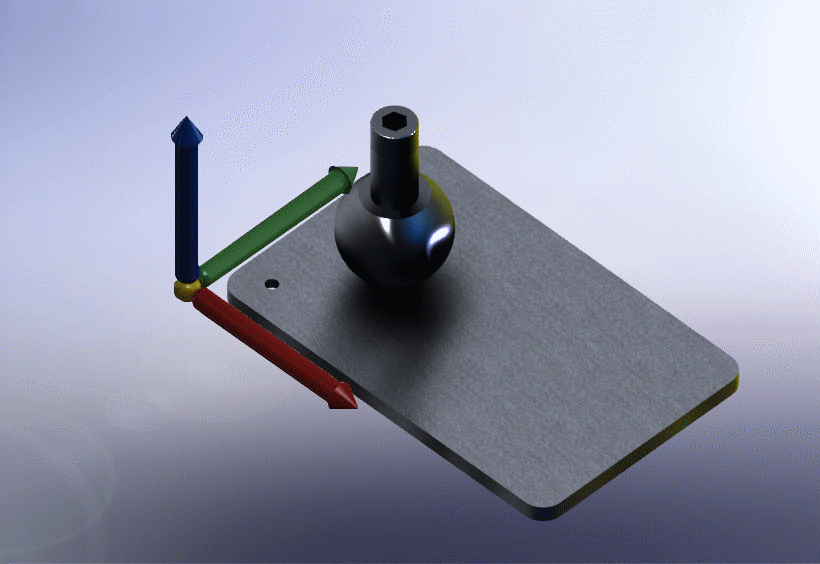

Ponctuelle (3 rotations et 2 translations)

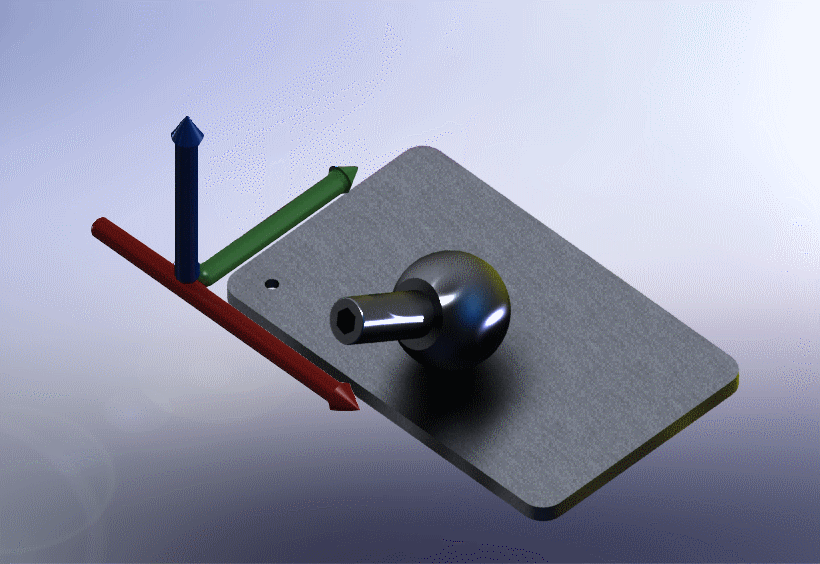

Rotation 1 :
Rotation 2 :
Rotation 3 :
Translation 1 :
Translation 2 :

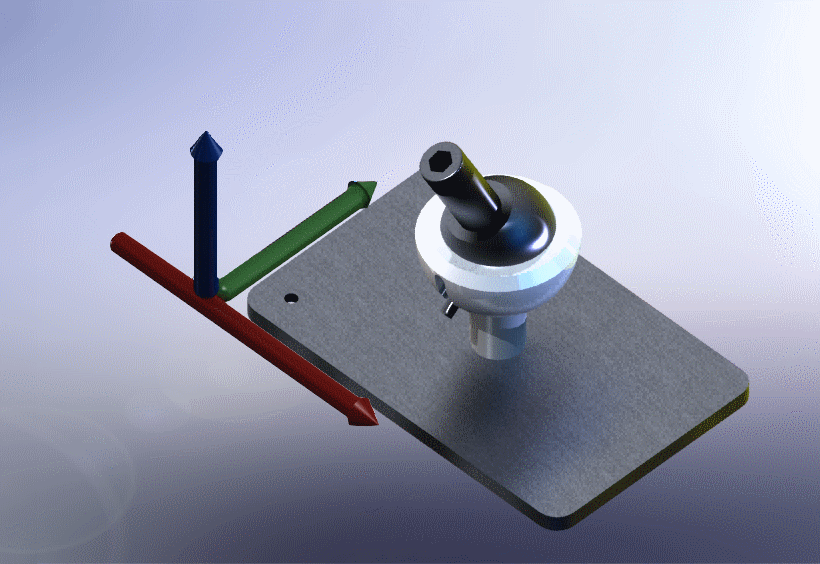

Rotule à doigt (2 rotations)
Rotation 1 :

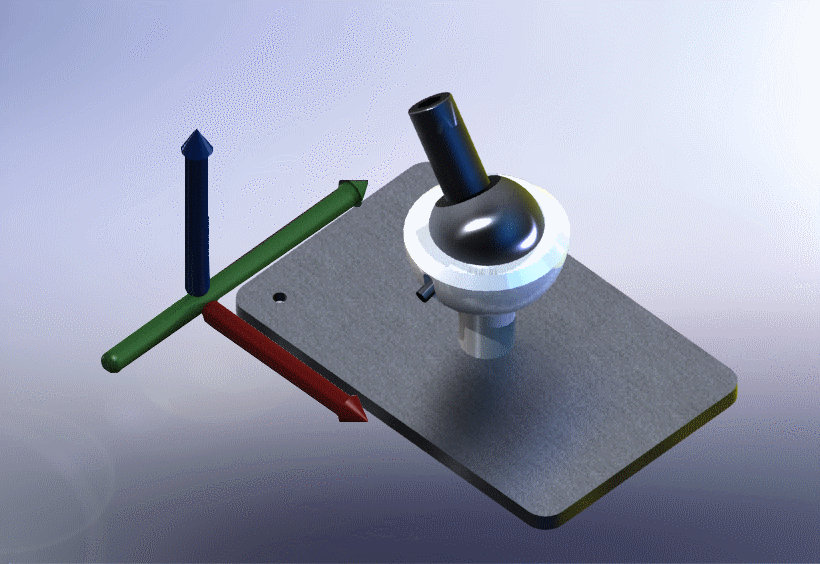

Rotation 2 :

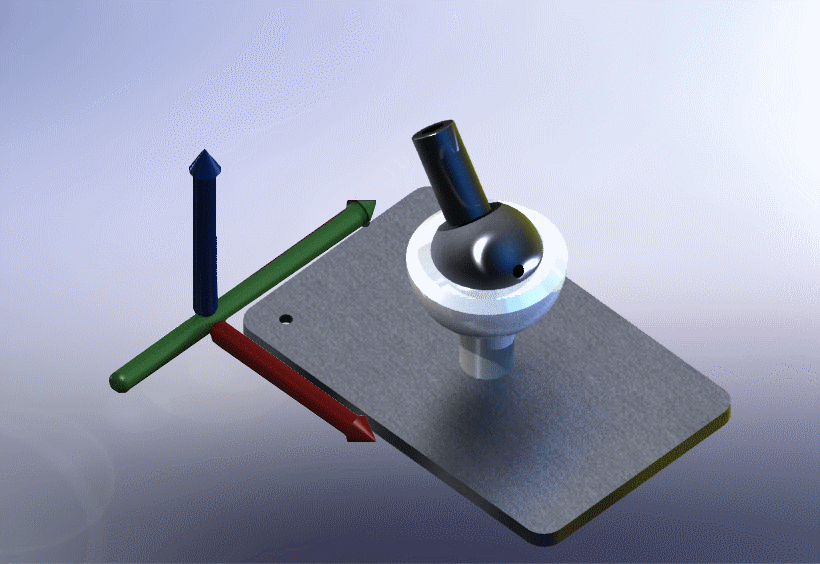

Rotule (3 rotations)

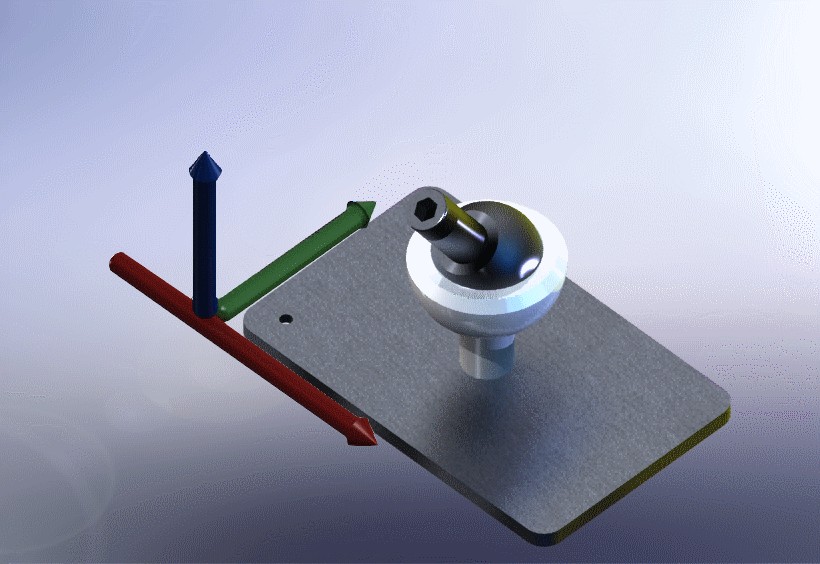

Rotation 1 :
Rotation 2 :

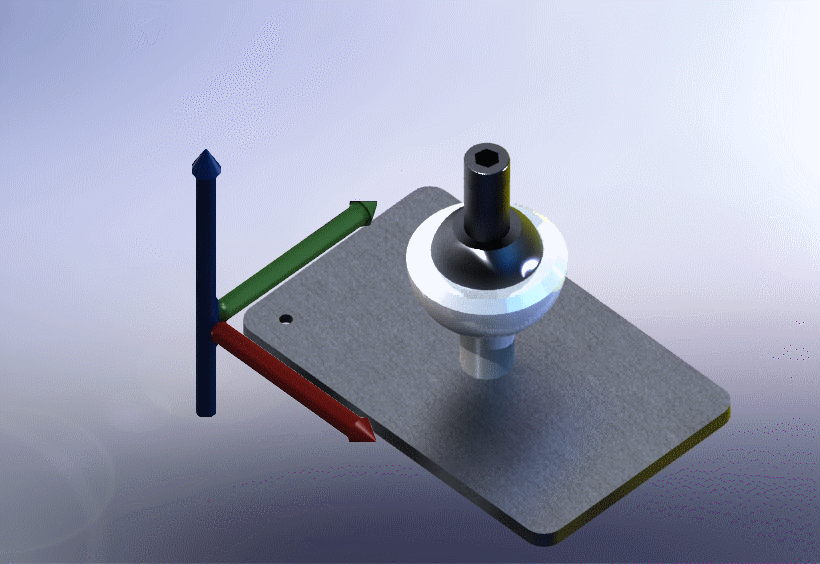

Rotation 3 :
